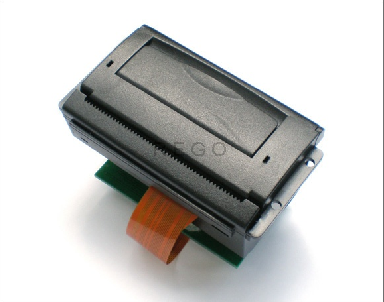

RG-E488 最小尺寸的嵌入式打印机单元
可灵活集成于各种仪器前面板
最大纸卷直径23mm
开口尺寸71mmX42mm,深度45mm
|
型号 |
RG-E488 |
|
|
易装纸结构 |
有 |
|
|
打印方式 |
热敏行点打印 8点/毫米 384点/行 |
|
|
打印宽度 |
48毫米 |
|
|
打印纸宽 |
57.5±0.5毫米 |
|
|
打印速度 |
35～65毫米/秒 (488A-B 高阻型号) |
55～85毫米/秒 （488A-H 低阻型号） |
|
开口尺寸(毫米) |
71x42 、深45毫米 （45毫米是电路板堆叠安装的最大厚度状态） |
|
|
外形尺寸(毫米) |
79×44×45毫米 （电路板堆叠安装的最大厚度状态时） |
|
产品参数:
|
打印方式 |
行式热敏 |
|
|
点/行 |
384点/行 |
|
|
点密度 |
8 点/毫米 |
|
|
有效打印宽度 |
48毫米 |
|
|
打印速度 |
35～85毫米/秒 |
|
|
纸宽 |
58毫米 |
|
|
纸卷直径 |
最大23毫米 |
|
|
纸厚度 |
60～ 100微米 |
|
|
装纸方式 |
简易上纸 |
|
|
字符点阵，字符数/行 |
12× 24点阵, 32字符/行 |
|
|
24× 24点阵, 16字符/行 |
||
|
8× 16点阵, 48字符/行 |
||
|
16× 16点阵, 24字符/行 |
||
|
接口 |
串口/并口 |
|
|
供电 |
打印头 |
5.5V～9.5V, 平均1.9A (5V) |
|
电机 |
4.2V～8.5V,最大0.5A (5V) |
|
|
逻辑 |
3.0 V～5.25 V, 最大0.05A (5V) |
|
|
外型尺寸(W×H×D) |
79 x 44 x45毫米 |
|
|
安装尺寸 |
71x42毫米,深度:45毫米 |
|
|
寿命 |
1.1亿个脉冲或更多(打印率=12.5%) |
|
|
工作环境 |
工作温度 |
0°C～ 50°C |
|
工作湿度 |
20 ～ 85% RH |
|
|
储存温度 |
-25° C～ 70° C |
|
|
储存湿度 |
10 ～ 90% RH |
|
|
检测 |
机头温度检测 |
热敏电阻 |
|
纸尽检测 |
光电检测 |
|
|
头翘起检测 |
光电检测 |
|
