引起打印机停机和乱码的原因,以及解决方法!

发布日期:2018-11-07  中国POS机网  来源:喷印助手
核心提示打印过程中发生停机或者乱码的现象让用户头痛不已,不仅浪费了材料还浪费了大量的时间。本文分析了引起打印机停机乱码的原因,以及解决方法。光栅读数错误光栅读数错误是最常见发生停机原因。打印图像的时候,需要解
打印过程中发生停机或者乱码的现象让用户头痛不已,不仅浪费了材料还浪费了大量的时间。本文分析了引起打印机停机乱码的原因,以及解决方法。
光栅读数错误

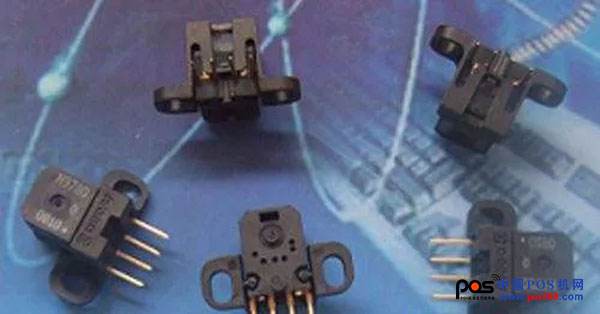

光栅读数错误是最常见发生停机原因。打印图像的时候,需要解码器读取光栅的位置来确定点火位置,如果解码器在读取刻度时有丢数或者干扰原因读数错误,当累积到一定的脉冲数后,控制系统计算溢出,小车就会发生停机的现象。这里需要注意的是,光栅读数错误引起的小车停机必定是停在画面的左边或者右边,原因是控制系统每发送完一个PASS的数据为一个周期。
另外光栅读数错误还会引起乱码的现象,在打印过程中轻微的读数错误不太容易观察出来乱码现象。只有当瞬时读数差别很大时才会有明显的画面错乱。

解决方法:
判定是光栅问题之后,我们按照以下步骤来解决。
1、用无尘布轻轻擦拭光栅条,注意除非墨水严重聚集,尽量不要用酒精擦拭,清洗液绝对不允许使用。因为酒精和清洗液都会有一定的腐蚀性,会破坏光栅的刻度。

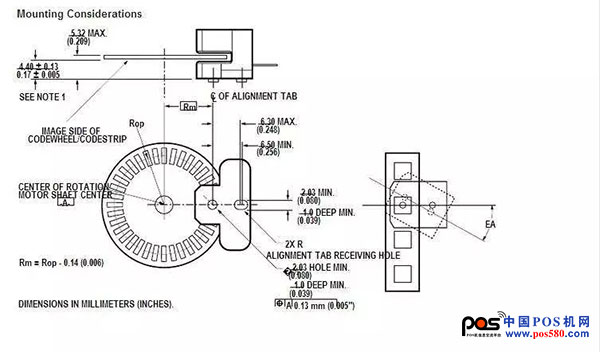

2、调整解码器读数头的安装位置,解码器与光栅尺的位置安装要求如下图。当解码器的位置产生偏差,甚至与光栅尺有碰擦时容易引起读数错误。
3、如果上述两个方法都不能解决停机乱码问题,可以先更换光栅尺,最后再更换解码器。
电机发送脉冲错误



电机脉冲错误一般有两种情况,一种是控制系统(板卡)发送的脉冲错误。另外一种情况是电机接收到脉冲后发送给电机的脉冲数错误。这两种情况下都会引起打印停机现象,电机发送脉冲错误的情况小车是随机停车,也就是说小车会在任意位置停下来,如果发现这种现象就基本可以判断是电机脉冲错误引起的停机。
另外还可以观察小车回原点的位置来判断是否是电机丢脉冲,如果每次小车回到原位的位置有偏差就是电机发送的脉冲数有问题。
解决方法:
判定是电机脉冲数有错误之后,我们按照以下步骤来解决。
1、检查板卡上的电机接口是否插好,如果有条件可以更换一条电机线。
2、检查电机的外壳有没有接好地线,或者有没有静电。特别是一些伺服驱动器容易受到类似干扰。另外要注意外壳的GND和给驱动器供电的GND不能相连,否则一定引起脉冲错误。
3、一定需要注意的一点,如果机械齿轮有打滑,小车实际走的距离和发送的脉冲距离不一致也会引起停机现象。所以一定要检查相关传动齿轮,保证不跳齿或者打滑。
4、最后还是不能解决的话,考虑更换控制系统的主板。
数据传输错误



数据传输
错误分为两种情况:一种是电脑端软件处理数据的时候发生错误。电脑端引起的停机一般都是假死现象,是电脑配置太差数据处理速度慢导致的数据等待。也有软件计算数据时有BUG,处理某些数据时有错误,这种情况非常少见,一般到客户手里的软件都是经过长期测试的,不太会出现此类问题。
另外一种是板卡之间的数据传输出现错误,比如电脑传输给主板的时候出现的错误,这种情况常见于USB传输,网口传输不太容易出现类似问题。还有就是数据从主板传输到头板的时候,这种情况多见于数据扁线,光纤线不容易出现此问题。当然如果网线或者光纤线接口接触不良时也是会出现数据传输错误的。
数据传输错误引起的停机,出现停机的时间段非常随机,可能刚开始打印就停机了。而光栅引起的停机一般都会在打印的中后期才会停机。

解决方法:

判定是数据传输引起的停机之后,按照以下步骤来解决。

1、如果是USB传输,更换抗干扰性强的USB线,线长尽量在1米以内。

2、更换不同的USB接口,如果有条件可以更换一台电脑,电脑主板尽量选择品牌主板,杂牌电脑的主板USB接口可能达不到实际传输速度。

3、检查主板到头板之间的数据传输线,首先确定数据线接头的接触是否良好,在拖链里面是否有被扯动。数据扁线可以用万用表逐个针脚量通断,光纤线可以用光照一端观察另外一端是否有光线。

4、如果依然无法解决,光纤传输方式可以更换光纤模块,数据扁线传输方式只能更换板卡了。

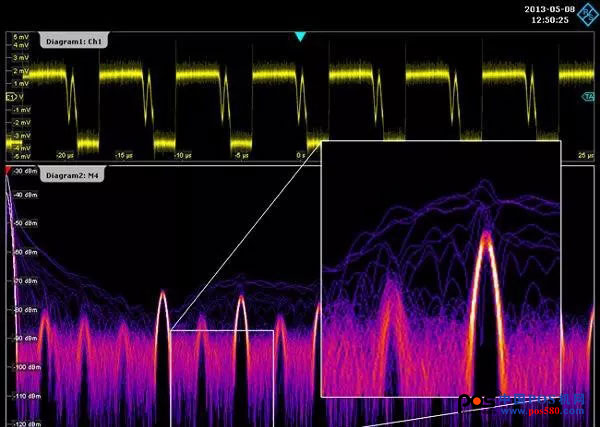

电磁干扰
早期的控制系统(板卡),容易受到电磁干扰的影响,发展到现在电磁干扰已经不容易干扰控制系统了。但由于电磁干扰的多样性,不能保证每一种电磁干扰都不会影响到打印。
我们把电磁干扰放到最后再讲,是因为电磁干扰可能会引起上述几个问题的所有情况表现,并且电磁干扰是看不着摸不到的,就算有仪器也很难准确的检测出干扰源。
那我们是不是就无法判断电磁干扰的问题了呢?
首先我们需要排除文中提到的其它问题引起的停机,然后再去判断电磁干扰引起的问题。
电磁干扰引起的问题即随机又有规律,随机是指出现问题的随机性,可能是停机,也有可能是乱码,打印的画面质量也会下降。规律指的是时间段,一般的电磁干扰都是周围的大型机械运行产生的干扰,所以磁干扰会有阶段性,比如白天老是出问题,晚上却很稳定。这种情况基本就可以判定是电磁干扰引起的问题了。
解决方法:
1、良好的接地,接地并不是说完成连接即可,地杆的深度,位置,甚至材质都会影响接地的效果,可以尝试找不同的接地位置。
2、更换更高规格的开关电源,电源是干扰的源头,电磁干扰比较容易通过电源进入传输到控制系统。
3、更换板卡,因为电气元件有一定的漂移性,更换一套板卡可能会对环境中的电磁干扰有不同的耐受性。
以上是喷印邦归纳的一些引起停机乱码的可能性,并不能涵盖所有可能性。如果您遇到各种无法解决的喷印问题,欢迎一起来探讨。
