基于LM3S600的热敏微型打印机解决方案

发布日期：2011-09-11 中国POS机网

概述
　　近几年中国打印机市场细分趋势进一步彰显，客户需求进一步个性化。随着人们生活需求的不断提高和市场细分的加速，打印机小型化成为发展趋势，行业用户对于微型打印机的需求不断增长。热敏微打凭借噪音低、速度快、可靠性高、打印字符清晰等优点，目前已在POS终端系统、银行系统、移动警务系统、移动政务系统、医疗仪器、汽车计价器、手持设备等领域得到广泛应用，并呈现突增趋势。另外热敏微打正在一些领域逐步替代针式微打，热敏微打市场进一步扩大。

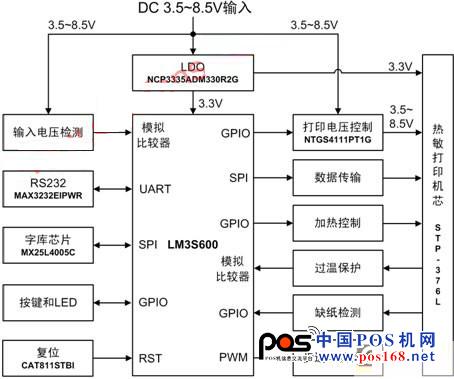

系统结构
　　热敏微打控制模块（ThermalPrinter-376T）采用美国TI公司的32 ARM微控制器LM3S600（原流明诺瑞公司）作为主控芯片，外加输入电压检测、RS232通讯、字库扩展、打印电压控制、步进电机控制以及热敏打印机芯控制。其中热敏打印机芯控制增加过温保护和缺纸检测使系统更稳定。

方案优势
　　国内市场现有的热敏微打控制板多采用51单片机设计，因其资源少，性能低大大制约了硬件和软件的设计。导致现有热敏微打控制板体积大，灵活性差，这违背了热敏微打体积小，应用广的特点，大大制约了热敏微打的推广。
　　本方案采用美国TI公司的32 ARM微控制器LM3S600（原流明诺瑞公司）作为主控芯片，该微处理器基于Cortex-M3内核，具有高性能的运算处理能力，提高了软件设计与升级的灵活性。并带有丰富的外设，大大简化了硬件设计，缩小了占板面积，有效的提高了应用的灵活性。

功能特点
体积小、性能稳定、打印速度快（60mm/s）、质量高
宽打印电压（3.5~8.5V），根据电压自动配置速度
打印浓度可调，用于解决不同热敏纸的颜色深浅不一问题
支持字体倍宽、倍高、加粗、斜体、反白、加框、下划线打印
支持常用ESC/POS控制命令
支持RTS/CTS协议与Xon/Xoff协议

技术规格
打印方式行式热敏     缺纸检测   支持
打印密度 8dots/mm    过温保护支持
打印点数 384dots/line   切纸刀   无
打印宽度   48mm        打印头寿命 55km
纸张宽度 57±1mm   控制板规格 75×34mm（W×H）
打印速度 60mm/sec（最高）   储藏温度   -25~70℃
通讯接口串口（支持RTS/CTS与Xon/Xoff协议）    工作温度   0 ~40℃
输入缓存   4K Bytes   工作湿度 20-80%
电源      DC 3.5~8.5V 3A   储藏湿度   10-90%
打印字符字符： 12×24点阵：1.50(宽)×3.00(高)mm
可扩展5×7，7×8，6×12，8×16点阵
汉字（GB2312）： 24×24点阵：3.00(宽)×3.00(高)mm
可扩展11×12，15×16点阵打印图形8点单密度
8点双密度 24点单密度 24点双密度

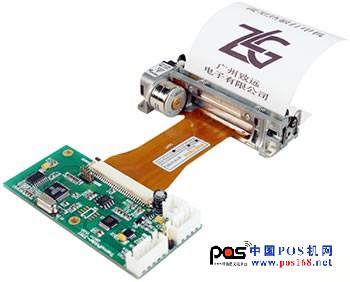

实物图片

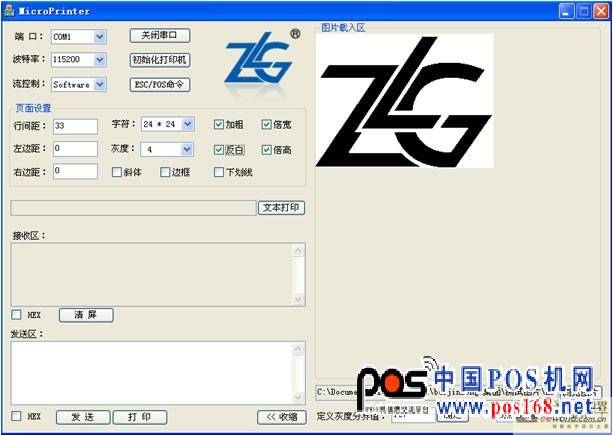

专用软件
“MicroPrinter”专用PC机软件，用于PC机驱动打印。功能特点如下：
支持Hardware/Software串口流控制
支持常用ESC/POS命令
特色“页面设置”功能
支持.txt文本打印
支持常用格式：*.gif/ *.jpg/ *.bmp/ *.png/ *.jpeg/ *.exif/ *.tiff/ *.ico/ *.wmf/ *.emf图片打印
支持8点单密度、8点双密度、24点单密度、24点双密度图片打印
支持图片灰度分界设定和图片载入预览
支持输入打印
　　　　　　
