在信用卡应用不到半个世纪，支付方式又将经历一次历史性的变革——基于无线通信技术上的移动支付方式的出现，使支付形式彻底摆脱空间上的一切束缚，不但广泛而便捷地应用在固定交易场所；而且可以实现移动过程中的支付功能，从而为消费者创造了更灵活、更亲切的消费环境，实现了钱包的电子化、移动化，是一种全新的支付手段。
目前，世界各国都在积极研究这项新兴的移动支付系统，澳大利亚和芬兰已经率先推出了商用模式，广东省也在国内第一个推出了商用的移动支付系统，移动用户可以通过他们的手机购买地铁票、可乐、零食等商品。据统计，移动终端将在三至五年内将成为广泛使用的支付工具，然而这种新兴的支付方式，还不能提供消费者票据凭证，这不符合中国人目前的消费观念，人们急待一种能够获取票据凭证的方法来完善这一新兴的支付方式，基于这种状况研制开发无线POS 打印终端系统就很有必要。
1 系统总体方案的设计

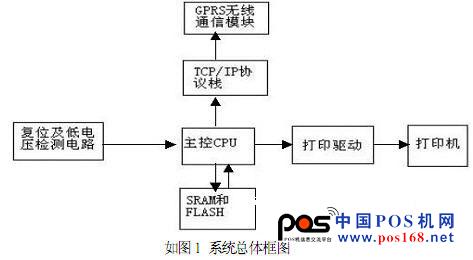

系统总体框图如图 1 所示：
统组成说明：主控CPU 采用Z-WORLD 公司的RABBIT3000，SRAM 采用CYPRESS 公司的CY62128，FLASH 采用SST 公司的SST39VF020，打印机采用GPRINTER 公司的GP－7635，GPRS模块采用西门子公司的MC35，CPU 内嵌TCP／IP 协议栈。
系统整体框架如下，为了控制整个系统稳定运行，系统需要一个微处理器，为了打印出一张凭证，系统需要一个微型打印机。因为系统需要通过无线的方式接入Internet，所以该系统还需要一个无线通信模块，该通讯模块可以接入Internet，选用GPRS 通信模块或者CDMA 通讯模块。为了接入Internet，仅仅有一个通讯模块还不行，还需要遵循Internet 的共有通信协议。这样改系统有好几种组合方式，本系统选用内嵌TCP／IP 协议栈的CPU。采用MCU 及固化了TCP／IP 协议的芯片组成应用系统的核心，应用系统可以直接上网，硬件电路相对简单。该方案具有如下优点；①不依赖PC 机或高档单片机，真正实现8 位单片机系统直接接入Internet，整个系统完全自给自足；②使用外围器件少，系统成由低。
2 软件层次结构

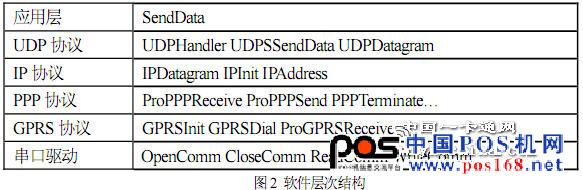

程序中的所有代码都是由C 语言编写的，并采用分层的结构，从底到上分别为：串口驱动层、GPRS 模块驱动层、PPP 协议层、IP 协议层、UDP 协议层与应用层。上层函数的实现需要应用到底层函数，而底层函数的任务就是为上层函数提供服务，最终完成应用层任务——传送数据。各层的主要函数如图2 所示：
2．1 驱动程序编写
首先是串行口驱动层。它实现打开串口（OpenComm）、关闭串口（CloseComm）、读串口数据（ReadComm）、写串口数据（WriteComm）等函数。例如 WriteComm 函数向串口发送一个字节的数据，而transmit 函数向串口发送一个字符串的数据。
然后，在这些串口函数的基础上编写GPRS 模块的驱动函数。微控制器通过串行口控制GPRS模块，进行拨号、设置等操作。控制的方法是采用AT 命令。在控制GPRS 模块拨打移动梦网GGSN的登录号码“*99**1#”之后，GPRS 模块就转入在线模式（0n－Line）。此时微控制器向串行口发送的所有数据都透明地传送给了GGSN ，同样GGSN 的回答也传回单片机的串行口。当数据传送完成后，微控制器需要通知 GPRS 模块结束会话，并从在线模式转口普通的命令模式，这可以通过置高DTR 线完成。同时，如果线路由于异常断开，CD 线会回复到平常的低电平，所以处于在线模式下也要不断检测CD 线是否处于高电平。根据这些操作，可以编写GPRS 驱动函数：初始化GPRS模块函数（GPRSInit）、拨号函数（GPRSDial）、断开连接函数（GPRSHangup）、检测是否处于在线状态函数（GPRS0nline）。
这些底层的驱动函数将会使上层协议的编写很方便，更重要的是，它为我们提供了一个驱动抽象层。当底层硬件做出改动的时候，只需要对底层的驱动函数进行改动，而上层函数的代码不变。
2．2 PPP 协议的实现
由于移动梦网的GGSN 与GPRS 模块通信时遵循PPP 协议，所以要在微控制器中也实现一部分PPP 协议才能与之对话。GPRS 模块在拨号后首先要与GPRS 网关进行通信链路的协商，即协商点到点的各种链路参数配置。协商过程遵守LCP（Link Control Protocol）、PAP （Password AuthenticationProtocol）和IPCP（Internet Protocol Control Protocol）等协议。其中 LCP 协议用于建立、构造、测试链路连接；PAP 协议用于处理密码验证部分；IPCP 协议用于设置网络协议环境，并分配IP 地址。
协商机制用有限状态机的模型来实现。一旦协商完成，链路已经创建，IP 地址已经分配就可以按照协商的标准进行IP 报文的传输了。根据应用的不同，IP 报文中可以携带UDP 报文，也可以是TCP或ICMP 报文。数据传输完成之后，微控制器会向GGSN 发送LCP 的断开连接报文，以终止网络连接。
PPP 协议的帧结构如图3 所示。微控制器的串口中断接收程序首先以包起始和结束符来判断是否有完整的PPP 包，并对PPP 包的内容进行校验；以确定数据包的完整性和正确性。然后，在主循环中进入PPP 报文解析模块，解析过程如图4 所示。
