在3C电子制造与汽车电子领域，PCB（印刷电路板）上的条码追溯已成为品质管控的核心环节。然而，当PCB采用金属基板（如铝基板、铜基板）且表面呈曲面时，条码识读便成为产线公认的“硬骨头”——金属基板的高反光、曲面的几何畸变、以及激光雕刻码本身的低对比度，三重难题叠加，让普通工业扫码枪频频“失明”。

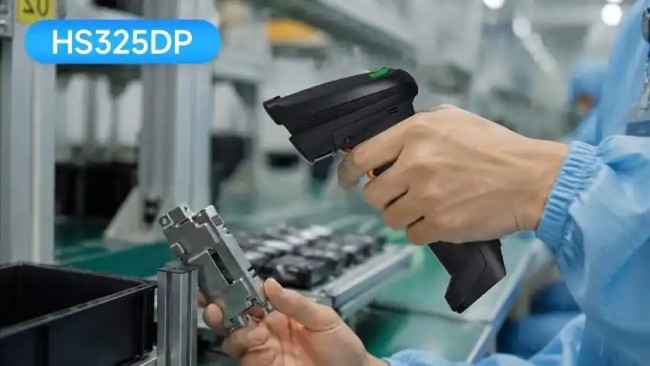

东集HS325DP工业扫码枪，正是为破解这类复合型扫码难题而设计的解决方案。它通过AI智能解码算法与智能三色光源的协同，为PCB金属基板曲面反光码的识读提供了系统性的技术路径。
工业扫码枪
一、PCB金属基板曲面反光码的三大识读难点
1. 金属基板镜面反射形成眩光
铝基板、铜基板表面光滑，对光线的反射呈镜面效果。传统红光扫描枪照射时，反射光直射感光元件，形成大面积眩光，条码与背景的对比度急剧下降，边界模糊不可辨。
2. 曲面导致条码几何畸变
当PCB安装在曲面壳体或呈弧形排列时，条码不再是平面矩形，而是产生透视变形和弧度畸变。普通解码算法基于平面模型，无法有效校正曲面带来的几何变形，解码失败率极高。
3. 激光雕刻码对比度本就偏低
PCB上的DPM码多采用激光直接雕刻，码点与金属基材颜色相近，灰度差异极小。叠加反光与畸变后，传统设备的解码难度呈指数级上升。
二、传统方法的局限性
面对上述难题，传统解决方案存在明显短板：
调整角度避开反光：产线节拍不容许员工反复调整角度，效率低下。
加装偏振片：仅对特定角度的反射光有效，无法应对曲面多角度反光。
外置光源：增加硬件成本与部署复杂度，灵活性差。
三、东集HS325DP的解决方案——两大核心技术协同
1. 智能红蓝白三色光源：从物理层面“穿透”反光
HS325DP配备智能红蓝白三色可调光源，可根据扫描表面的材质和反光情况自动切换照明方案。面对金属基板的高反光，设备自动切换为蓝色光源，凭借短波长蓝光优异的漫反射特性有效抑制镜面反射，让被眩光“淹没”的条码轮廓重新呈现。对于不同底色的PCB基材，设备也可选用红色或白色光源进行适配，确保始终获得最佳原始图像。
2. AI智能解码算法：精准校正“曲面畸变”与“低对比度”
HS325DP内置双核处理器与AI智能识别算法，专门应对DPM码识读中的畸变、曲面、点刻、模糊、缺损和低对比度等难题。算法能通过深度学习模型：
自动补偿曲面造成的几何畸变，实时校正透视变形；
智能增强极低对比度下的微弱信号，从灰度差异中还原条码特征；
修复因加工或磨损导致的局部缺损，提升解码成功率。
搭载这一技术组合的HS325DP，DPM码首读准确率高达99.99%，毫秒级响应确保产线节拍不受影响。
四、产线适配：无线设计与工业耐用
无线自由作业：支持蓝牙5.0无线通信，空旷环境传输距离达100米，员工可在产线工位间自由移动。
工业级耐用：具备IP54防护等级，可承受50次1.8米跌落及2000次0.5米滚落冲击，无惧产线复杂工况。
场景适配广泛：适配消费电子零部件追溯、制造产线采集等场景，PCB金属基板扫码正是其核心应用之一。
五、常见问题解答（FAQ）
问：PCB金属基板上的码位于曲面，HS325DP能有效读取吗？
答：可以。HS325DP的AI算法专门针对曲面畸变进行了优化，能实时校正几何形变，实现稳定解码。
问：遇到金属基板强反光，需要手动切换光源吗？
答：不需要。设备的光源切换是全自动的，会根据扫描表面的反光情况智能选择最优光源，员工只需“拿起就扫”。
问：HS325DP采集的数据如何与MES系统对接？
答：设备支持RS232、USB键盘、USB COM多种标准通信接口，即插即用。无线版本支持蓝牙5.0，数据可实时同步至MES系统。
问：这款设备在3C电子产线还有哪些应用？
答：广泛适用于PCB来料检测、SMT贴片追溯、整机组装过站、成品测试关联等全流程扫码场景。
总结：PCB金属基板曲面反光码的识读，考验的是扫码设备在光学抑制反光与算法校正畸变两个维度的综合能力。东集HS325DP工业扫码枪通过智能三色光源与AI智能解码算法的深度协同，为这一复合型难题提供了系统性的解决方案——让金属基板曲面上的每一枚条码都能被精准、快速地解读，为3C电子制造的品质追溯提供了坚实的数据采集保障。
