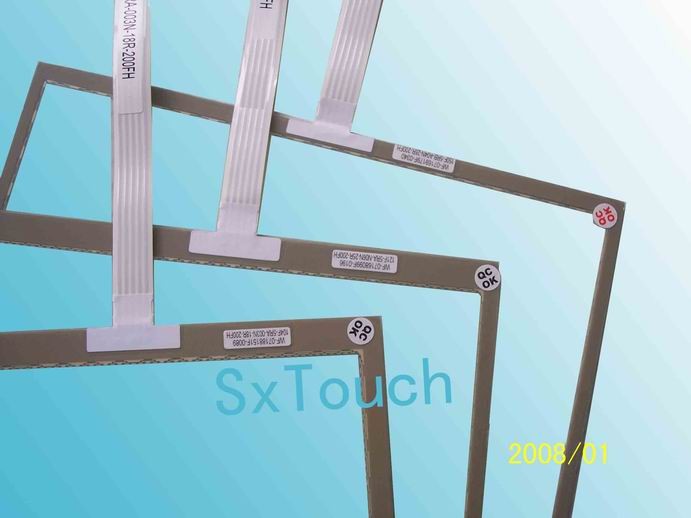

军工五线触摸屏

点击图片查看原图

单价：	面议
起订：
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	全国
有效期至：	长期有效
最后更新：	2010-01-09 09:36
浏览次数：	850

产品详情

五线触摸屏工作原理:

五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄膜层被刮伤或损坏，触摸屏也能正常工作，所以五线电阻式的使用寿命远比四线式的长。

机　械　特　性MECHANICAL

结　　构Construction

　上层：Polyester film

　中层：Near-invisible spacer dots

　下层：Glass substrate with uniform conductive coating
( 厚度：1.1mm，1.6mm，1.8mm，2.5mm，2.8mm )

出线连接Connection Tail

　FFC ( FPC optional )，crimpflex connector

操作方式Input Method

　笔触或手触 Finger, gloved hand, or stylus activation

作动力Activation Force

　≦ 50g ( stylus =R0.8 )

尺寸范围Available Size

　2.5”~ 32”( 提供16：9或其它客制化比例之产品 ) ( we also make panels with customized aspect ratio )

电　气　特　性ELECTRICAL

操作电压Operation Voltage

　3.3V to 5V ( DC )

回路阻抗oopResistance

　20~500 Ω

线性Linearity

　Standard deviation error≦1.5% 或特殊要求下可≦1.0%

绝缘阻抗Insulation Resistance

　≧ 20 MΩ/25V( DC )

光学特性OPTICAL

透光Transmittance

　≧ 8 0%，于波长 550nm 下量测

环　境　特　性ENVIRONMENTAL

操作温度Operation Temperature

　-30℃~+85℃ ( 20%RH~90%RH ) (符合军工标准)

储存温度Storage Temperature

　-40℃~+90℃ ( 10%RH~90%RH )

恒温恒湿测试Constant Temperature/Humidity

　85℃/85%RH for 1000hrs

冷热循环测试Thermal Cycle

　-40℃~+90℃ ( 60min./cycle ) * ( 100 cycles )

专业认证Agency Approvals

　RoHS，CE/FCC

耐　久　性DURABILITY

表面硬度Surface Hardness

　≧ 3H ( JIS 5400 )

寿　命Life Time

单点敲击可达 3500 万次以上 Operationally tested to 35 million touches in one location 　without failure

保　固Warranty

3 年保固或 5 年有条件限制之保固 3-year warranty or 5-year limited warranty optional

支持操作系统OS Support

Windows 98/ ME/2000 / XP / Tablet PC Edition / Vista / NT/CE / DOS / Linux

技术特性	产品应用
· 精确度高，分辨率高。 · 反应速度快且稳定度高。 · 使用寿命约为四线电阻的10倍。 · 几乎可以用任何物体来触摸 · 防水、防尘、防油污，适应恶劣环境中	· PDA手持式装置 · GPS卫星定位系统 · 工业控制系统 · POS、金融终端 · 信息查询一体机 · 医疗仪器服务系统 · 互动式教学系统
