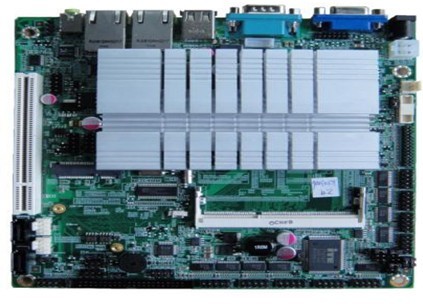

IPC-I52E10
IPC-I52E10
|
·
|
采用Intel ATOM D525+ICH8芯片组；
|
|
·
|
板载英特尔®Atom D525 CPU；
|
|
·
|
支持DDRIII 1333 SO-DIMM内存，最大容量为4GB；
|
|
·
|
集成Intel GMA3150图形显示核心；
|
|
·
|
板载HD高保真声卡，集成ALC662音效芯片；
|
|
·
|
板载双1000MRTL8111DL千兆网卡；
|
|
·
|
扩展槽/插针/接口：
|
|
|
√板内扩展槽：1*Mini PCIE+1*PCI+1*DDRIII-SODIMM+1*LVDS+1*CF Card；
|
|
|
√板内插针：2*USB插针+1*机箱前面板系统控制插针+1*COMS跳针+8*RS232插针+1*RS232/422/485插针 ,COM3为TTL可选。
+1*LPT插针+1*PS/2插针+1*TV_OUT插针+1*Spidif_out插针；
|
|
|
√板内接口：2*SATAII+1*PATA100+1*ATX4Pin ；
|
|
|
√后面板接口：1*DC-JACK+1*VGA+1*COM+2*RJ45+1*Audio；
|
|
·
|
ITX架构：17.0cm*17.0cm
|
|
FODENN IPC-I52E10主板最大的优点来自于其10COM 非共享应用。同时兼顾到COM的RS232，422，485等各种功能。并且作为具有TTL的信号收发。适合应用到各个不同领域的纯工业应用。
|
|
|
产品特色：
|
|
|
□
|
体积小，功耗低，功能强
|
|
|
|
体积小：长*宽*高=17*17*20cm,容积不超过6升,结构紧凑,小巧灵活,克服大多数工业板卡体积大的缺陷,在狭小的空间内同样游刃有余,便于安装,稳定耐用；功耗低：独特的低功耗、无风扇设计,CPU+芯片组功耗仅为6W，在提升处理能力和功耗方面有出色的表现,对性能和功耗有苛刻要求的应用是一个绝对的理想选择；功能强：支持SATA、IDE、CF卡,支持Dual千兆网卡,支持LVDS,支持TV_OUT,支持USB,支持COM、LPT,支持SPDIFI_OUT,自带MINI PCIE、PCI接口,工控所需功能,应有尽有。
|
|
|
□
|
支持双显和扩展模式
|
|
|
|
双显即为VGA、LVDS、TV_OUT可同时设置其中任意2个显示端来显示相同的内容,可应用在很多特殊的行业；而扩展显示,即用2个不通类型的显示端合在一起显示一个完整的画面,如可用VGA和LVDS共同显示Windows桌面。
|
|
|
□
|
COM接口即有支持RS-232模式的,也有支持RS-422/485的,同时还能支持RI,当然也有定义5v、12v供电,可适合各种各样的应用。
|
|
|
□
|
除了板载双千兆网卡外,还提供了MINI PCIE接口,可配置WIFI,从而支持无线上网。
|
|
|
□
|
除了支持SATA、IDE外,主板还提供了CF Card 接口,以适应更多的工控用途。
|
|
|
□
|
电源输入即支持12v 适配器输入,又支持ATX 12v输入,以方便不同需求。
|
|
|
□
|
支持全方位静电保护,支持15KV的瞬间静电释放,严严实实保护主板。
|
|
|
